Разработку урока по физике подготовила: Семенченко Галина Васильевна, г. Барнаул КГОУНПО ПУ -13, преподаватель физики,астрономии и электротехники, email:

Эпиграф:

«Позавчера мы ничего не знали об электричестве, вчера мы ничего не знали об огромных резервах энергии, содержащихся в атомном ядре, о чем мы не знаем сегодня?»

/Луи де Бройль/

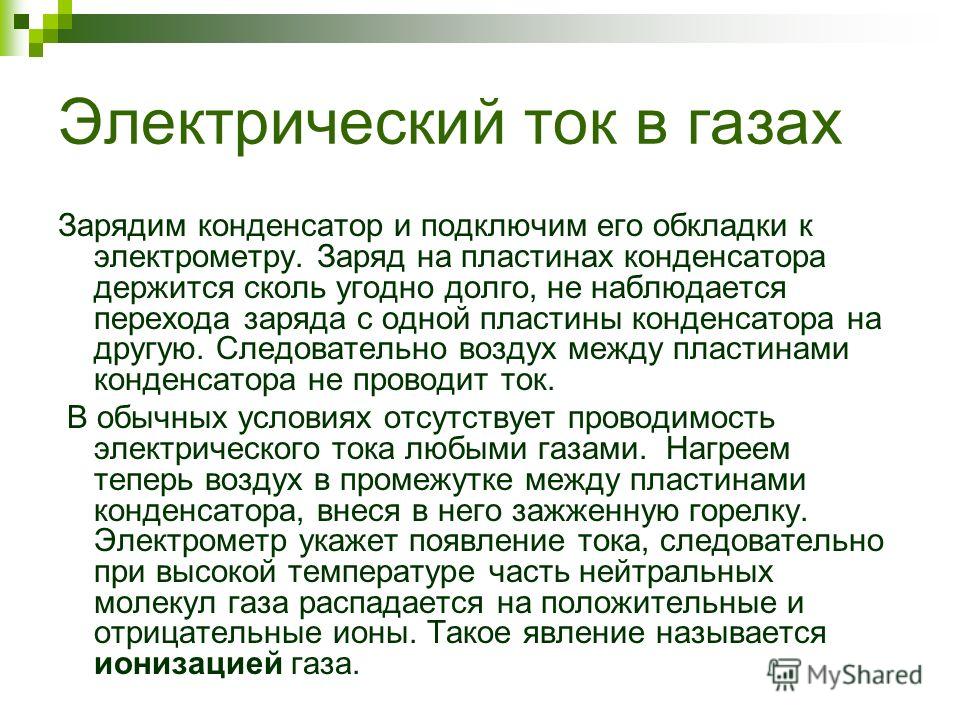

Электрический ток в газе представляет собой направленное движение положительных ионов к катоду, а отрицательных ионов и электронов к аноду.

При столкновении положительного и отрицательного ионов отрицательный ион может отдать свой избыточный электрон положительному иону и оба иона превратятся в нейтральные атомы.

Процесс взаимной нейтрализации ионов называется рекомбинацией ионов.

При рекомбинации положительного иона и электрона или двух ионов освобождается определенная энергия, равная энергии, затраченной на ионизацию.

Частично она излучается в виде света, и поэтому рекомбинация ионов сопровождается свечением (свечение рекомбинации).

Процесс прохождения электрического тока в газах называется газовым разрядом.

Разряды бывают двух видов:

Самостоятельный – разряд, возникающий без чьей – либо помощи в газах.

Несамостоятельный – разряд, возникающий в газах с помощью ионизатора.

Ионизаторы – это факторы, вызывающие ионизацию газа.

К факторам относятся:

  • нагревание газа до высокой температуры;
  • рентгеновских лучей;
  • лучей, возникающих при радиоактивном распаде;
  • космических лучей;
  • бомбардировки молекул газа быстро движущимися электронами или ионами.

Несамостоятельный разряд

Электропроводность газа создается внешними ионизаторами;

С прекращением действия внешних ионизаторов несамостоятельный разряд прекращается;

Несамостоятельный газовый разряд не сопровождается свечением газа.

Самостоятельный разряд

Для его осуществления необходимо, чтобы в результате самого разряда в газе непрерывно образовывались свободные заряды. Основным источником свободных зарядов является ударная ионизация молекул газа.

Положительные ионы, образовавшиеся при столкновении электронов с нейтральными атомами, при своем движении к катоду приобретают под действием поля большую кинетическую энергию. При ударах таких быстрых ионов о катод с поверхности катода выбиваются электроны.

Кроме того, катод может испускать электроны при нагревании до большой температуры. Этот процесс называется термоэлектронной эмиссией. Его можно рассматривать как испарение электронов из металла. Во многих твердых веществах термоэлектронная эмиссия происходит при температурах, при которых испарение самого вещества еще мало. Такие вещества и используются для изготовления катодов.

Виды самостоятельных разрядов.

В зависимости от свойств и состояния газа, характера и расположения электродов, а также от приложенного к электродам напряжения возникают различные виды самостоятельного разряда.

Тлеющий разряд.

Тлеющий разряд наблюдается в газах при низких давлениях порядка нескольких десятков миллиметров ртутного столба и меньше.

Основными частями тлеющего разряда являются катодное темное пространство, резко отдаленное от него отрицательное, или тлеющее свечение, которое постепенно переходит в область фарадеева темного пространства. Эти три области образуют катодную часть разряда, за которой следует основная светящаяся часть разряда, определяющая его оптические свойства и называемая положительным столбом.

При достаточно низких давлениях электроны, выбиваемые из катода положительными ионами, проходят через газ почти без столкновений с его молекулами, образуя электронные, или катодные лучи.

Вид тлеющего разряда

Тлеющий разряд полученный с помощью генератора

Применение тлеющего разряда

Тлеющий разряд используется в газосветных трубках, лампах дневного света, стабилизаторах напряжения, для получения электронных и ионных пучков.

Если в катоде сделать щель, то сквозь нее в пространство за катодом проходят узкие ионные пучки, часто называемые каналовыми лучами.

Широко используется явление катодного распыления, т.е. разрушение поверхности катода под действием ударяющихся о него положительных ионов. Ультрамикроскопические осколки материала катода летят во все стороны по прямым линиям и покрывают тонким слоем поверхность тел (особенно диэлектриков), помещенных в трубку.

Таким способом изготовляют зеркала для ряда приборов, наносят тонкий слой металла на селеновые фотоэлементы.

Тлеющий разряд на производстве

Обработка коронным разрядом поверхностей

Коронный разряд

Коронный разряд возникает при нормальном давлении в газе, находящемся в сильно неоднородном электрическом поле (например, около остриев или проводов линий высокого напряжения).

При коронном разряде ионизация газа и его свечение происходят лишь вблизи коронирующих электродов. В случае коронирования катода (отрицательная корона) электроны, вызывающие ударную ионизацию молекул газа, выбиваются из катода при бомбардировке его положительными ионами.

Если коронируют анод (положительная корона), то рождение электронов происходит вследствие фотоионизации газа вблизи анода.

Корона - вредное явление, сопровождающееся утечкой тока и потерей электрической энергии. Для уменьшения коронирования увеличивают радиус кривизны проводников, а их поверхность делают более гладкой.

Вид коронного разряда

слайд№ 13

Частный случай коронного разряда – кистевой

При повышенном напряжении коронный разряд на острие приобретает вид исходящих из острия и перемежающихся во времени светлых линий. Эти линии, имеющие ряд изломов и изгибов, образуют подобие кисти, вследствие чего такой разряд называют кистевым.

С коронным разрядом приходится считаться, имея дело с высоким напряжением. При наличии выступающих частей или очень тонких проводов может начаться коронный разряд. Это приводит к утечке электроэнергии. Чем выше напряжение высоковольтной линии, тем толще должны быть провода.

Огни святого Эльма

Заряженное грозовое облако индуцирует на поверхности Земли под собой электрические заряды противоположного знака. Особенно большой заряд скапливается на остриях. Поэтому перед грозой или во время грозы нередко на остриях и острых углах высоко поднятых предметов вспыхивают похожие на кисточки конусы света. С давних времен это свечение называют огнями святого Эльма.

Особенно часто свидетелями этого явления становятся альпинисты. Иногда даже не только металлические предметы, но и кончики волос на голове украшаются маленькими светящимися кисточками.

Огни святого Эльма перед грозой в океане

Слайд№ 17

Искровой разряд

Искровой разряд имеет вид ярких зигзагообразных разветвляющихся нитей-каналов, которые пронизывают разрядный промежуток и исчезают, сменяясь новыми.

Каналы искрового разряда начинают расти иногда от положительного электрода, иногда от отрицательного, а иногда и от какой-нибудь точки между электродами.

Искровой разряд сопровождается выделением большого количества теплоты, ярким свечением газа, треском или громом.

Все эти явления вызываются электронными и ионными лавинами, которые возникают в искровых каналах и приводят к огромному увеличению давления, достигающему 107 108 Па, и повышению температуры до 10000 С.

Применение искрового разряда

При малой длине разрядного промежутка искровой разряд вызывает специфическое разрушение анода, называемое эрозией. Это явление было использовано в электроискровом методе резки, сверления и других видах точной обработки металла.

Искровой промежуток применяется в качестве предохранителя от перенапряжения в электрических линиях передач (например, в телефонных линиях).

Электрическая искра применяется для измерения больших разностей потенциалов с помощью шарового разрядника, электродами которого служат два металлических шара с полированной поверхностью.

Электроискровой станок

Слайд № 21

Характерным примером искрового разряда является молния.

Главный канал молнии имеет диаметр от 10 до 25 см., а длина молнии может достигать нескольких километров. Максимальная сила тока импульса молнии достигает десятков и сотен тысяч ампер.

Молнии бывают линейные и шаровые.

Шаровая молния - это одиночная ярко светящаяся относительно стабильная небольшая масса, которая наблюдается в атмосфере, плавающая в воздухе и перемещающаяся вместе с потоками воздуха, содержащая в своем теле большую энергию, исчезающая тихо или с большим шумом типа взрыва и не оставляющая после своего исчезновения никаких материальных следов, кроме тех разрушений, которые она успела натворить.

Шаровая молния

Слайд № 23

Как вести себя во время грозы?

  1. Нельзя укрываться в грозу возле одиноко стоящих деревьев, столбов и других высоких местных предметов, надо отойти на 15 метров.
  2. Опасно находиться в воде или поблизости от неё.
  3. Палатку ставить у воды нельзя, так как молнии часто ударяют в речные берега.
  4. Никогда не следует недооценивать опасность молнии.
  5. Если гроза застала вас в автомобиле, не выходите из него. Закройте все двери и окна и переждите ненастье внутри.
  6. Находясь во время грозы в загородном доме, отключите из сети электроприборы, а телевизор – от индивидуальной антенны.
  7. Молния редко ударяет в кустарник, практически не попадает в клён и берёзу, чаще всего попадает в дуб и тополь.

Дуговой разряд

Дуговой разряд был открыт В. В. Петровым в 1802 году. Этот разряд представляет собой одну из форм газового разряда, осуществляющуюся при большой плотности тока и сравнительно небольшом напряжении между электродами (порядка нескольких десятков вольт).

Основной причиной дугового разряда является интенсивное испускание термоэлектронов раскаленным катодом. Эти электроны ускоряются электрическим полем и производят ударную ионизацию молекул газа, благодаря чему электрическое сопротивление газового промежутка между электродами сравнительно мало.

В ряде случаев дуговой разряд наблюдается и при сравнительно низкой температуре катода (ртутная дуговая лампа).

Дуговой разряд нашел применение в ртутном выпрямителе, преобразующем переменный электрический ток в ток постоянного направления.

Применение дугового разряда

В 1876 году П. Н. Яблочков впервые использовал электрическую дугу как источник света.

Дуговой разряд применяется как источник света в прожекторах и проекционных аппаратах.

Высокая температура дугового разряда позволяет использовать его для устройства дуговой печи. Дуговые печи, питаемые током очень большой силы, применяются в ряде областей промышленности: для выплавки стали, чугуна, ферросплавов, бронзы, получения карбида кальция, окиси азота и т.д.

В 1882 году Н. Н. Бенардос дуговой разряд впервые использовал для резки и сварки металла.

. В 1888 году Н. Г. Славянов усовершенствовал этот метод сварки, заменив угольный электрод металлическим.

Знаменитые физики, изучавшие дуговой разряд.

Применение плазмы

Низкотемпературная плазма применяется в газоразрядных источниках света - в светящихся трубках рекламных надписей, в лампах дневного света. Газоразрядную лампу используют во многих приборах, например, в газовых лазерах - квантовых источниках света.

Высокотемпературная плазма применяется в магнитогидродинамических генераторах.

Недавно был создан новый прибор - плазмотрон. В плазмотроне создаются мощные струи плотной низкотемпературной плазмы, широко применяемые в различных областях техники: для резки и сварки металлов, бурения скважин в твердых породах и т.д.
